很多工廠(chǎng)在使用水性漆噴涂的過(guò)程中，會(huì)遇到諸如漆膜起皺開(kāi)裂、漆層發(fā)白等諸多問(wèn)題，而且心里都不知道產(chǎn)生這些問(wèn)題的原因，更不知道如何進(jìn)行補(bǔ)救。下面就為大家介紹一下，水性漆的幾個(gè)常見(jiàn)問(wèn)題以及解決之道。

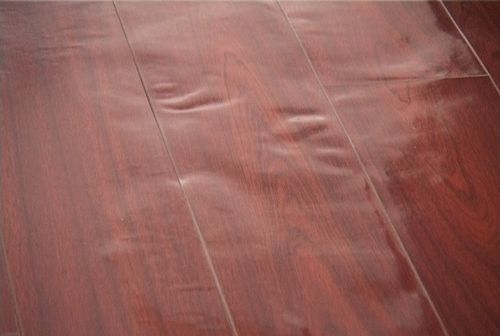

1、漆膜起皺或開(kāi)裂

        問(wèn)題原因就是厚涂的水性漆漆膜在高溫下，漆膜表層迅速干燥成膜而厚厚的內(nèi)層卻干燥緩慢，在干燥過(guò)程中漆的流動(dòng)產(chǎn)生張力差，導(dǎo)致最終成膜表面不平，即起皺；或直接導(dǎo)致底漆漆膜開(kāi)裂現(xiàn)象。

解決之道：施工時(shí)，建議不要一次厚涂，應(yīng)采取薄涂、多遍的方式；同時(shí)保持家具在溫度15度以上，濕度70%以下，并且始終保持通風(fēng)良好的環(huán)境，讓漆膜正常干燥。

2、漆層間附著不良

        造成漆膜層間附著力不良的直接原因是施工時(shí)基材或涂層之間沒(méi)打磨，造成附著力不好(因?yàn)?a href="http://www.646200cs.com/" name="水性漆" title="水性漆">水性漆是物理成膜，靠表面的摩擦力來(lái)提高附著力)；間接原因是夏季氣溫高，濕漆膜與干漆膜界面形成牢固層所需時(shí)間不足，使附著力受影響。

解決之道：施工人員在施工時(shí)，盡量每層間進(jìn)行充分打磨，增強(qiáng)附著力，同時(shí)建議施工安排在早晚，確保產(chǎn)品的內(nèi)在質(zhì)量得以體現(xiàn)。

3、漆層發(fā)白

        主要是施工環(huán)境濕度太大，施工過(guò)程中涂膜太厚等原因造成的。因?yàn)橄募練鉁馗?，部分地區(qū)空氣濕度較大。漆層的表干時(shí)間隨著氣溫的升高而加快，但是實(shí)干時(shí)間卻較為緩慢；油漆工在施工過(guò)程中，可能忽略了實(shí)干時(shí)間，而在漆層表干之后，就立刻上另一道漆，導(dǎo)致底部漆層未完全實(shí)干，產(chǎn)生漆層發(fā)白的現(xiàn)象。

        解決之道：掌握好施工的間歇時(shí)間，必要情況下要在漆層實(shí)干，再進(jìn)行下一道工序施工。

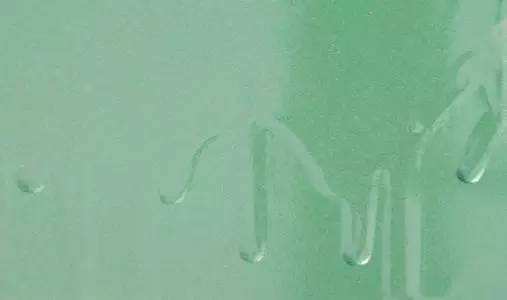

4、漆層流掛

        產(chǎn)生問(wèn)題的主要原因是漆液加多了水，太稀，涂刷太厚，或空氣濕度太大，漆層干燥緩慢，導(dǎo)致流掛。

        解決之道：施工時(shí)加適量的水進(jìn)行稀釋?zhuān)⊥慷啾椋⑶医ㄗh您選擇濕度低的天氣施工。
        杭州菲爾卡斯節(jié)能科技有限公司始終奉行用戶(hù)第一，質(zhì)量第一，信譽(yù)第一，服務(wù)第一的原則，我們立足浙江，面向全國(guó)，現(xiàn)已成為南方地區(qū)最優(yōu)質(zhì)的涂料生產(chǎn)廠(chǎng)家，歡迎來(lái)自各地的新老客戶(hù)來(lái)公司和廠(chǎng)參觀考察。
